SL231203-2排針排母尺寸視覺檢測 CCD視覺檢測

項目展示:

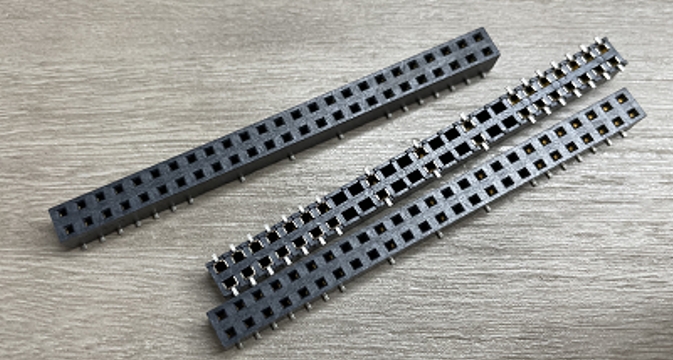

本案名稱:SL231203-2排針排母尺寸視覺檢測。
檢測內容:窗口內GAP值,公差±0.1mm;麥拉/蓋子位置度;PIN針長度、位置度,公差±0.1mm;PIN針平面度,共面度,公差0.08mm。
視野范圍:43.67mm*29.11mm。
圖像精度:0.00798mm/pixel。
檢測速度:單次拍攝300ms。
窗口內GAP值檢測效果圖
PIN針共面度檢測效果圖
PIN針正位度檢測效果圖
PIN長度檢測效果圖
